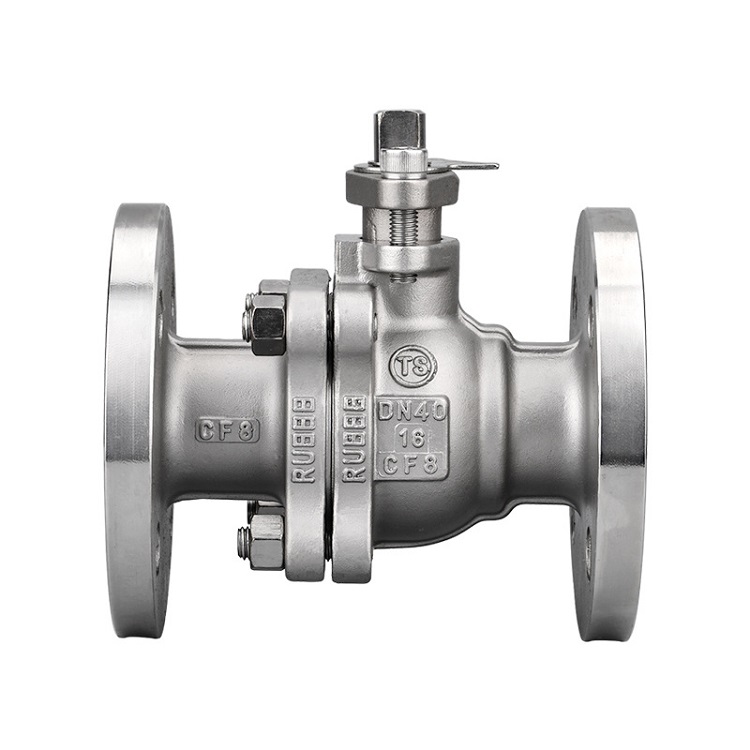

產品名稱：介質柴油304不銹鋼球閥Q41F-16P DN50[ 2024-08-30 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、介質柴油304不銹鋼球閥Q41F-16P DN50介紹

球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。球閥的主要特點是本身結構緊湊，易于操作和維修，不銹鋼球閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。球閥閥體可以是整體的，也可以是組合式的。本類閥門在管道中一般應當水平安裝。不銹鋼球閥分類：不銹鋼氣動球閥，不銹鋼電動球閥，不銹鋼手動球閥。不銹鋼球閥材質分為304,316,321不銹鋼球閥。

二、Q41F-16P球閥產品性能參數

型號		Q41F-16C Q41F-25C	Q41F-16P Q41F-25P
工作壓力（MPa）		1.6~2.5
適用溫度（℃）		≤180
適用介質		水、蒸汽、油品	弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼鑄鋼	鉻鎳系不銹鋼
球體、閥桿	鉻/鉻鎳/鉻鎳鉬系不銹鋼	鉻鎳系不銹鋼
密封圈	柔性石墨墊圈/316+柔性石墨墊圈
填料	聚四氟乙烯

三、Q41F-16P球閥主要連接尺寸及重量

序號NO	零件名稱	材質
		不銹鋼	碳鋼
1	螺栓	不銹鋼SS304	碳鋼
2	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
3	螺母	不銹鋼SS304	碳鋼
4	閥蓋	不銹鋼CF8/CF8M	碳鋼WCB
5	閥體	不銹鋼CF8/CF8M	碳鋼WCB
6	球體	不銹鋼CF8	不銹鋼CF8
7	密封圈	聚四氟乙稀/PTFE	聚四氟乙稀PTFE
8	閥桿	不銹鋼SS316	不銹鋼SS304
9	填料	聚四氟乙稀PTFE	聚四氟乙稀PTFE
10	壓緊螺母	不銹鋼SS304	不銹鋼SS304
11	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
12	螺母	不銹鋼SS304	不銹鋼SS304
13	手柄	不銹鋼SS304	不銹鋼SS304
