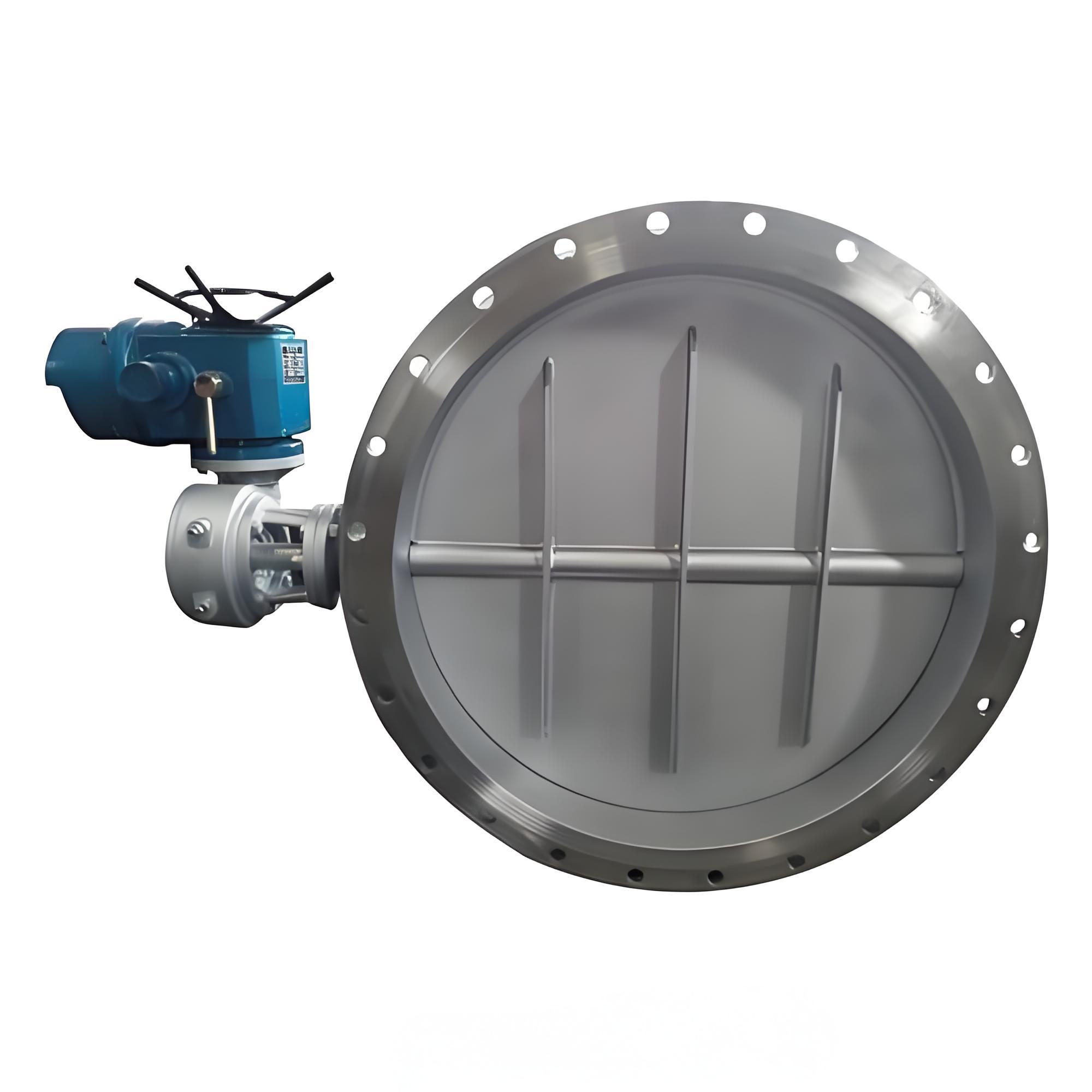

產品名稱：MD943S-1 DN800電動耐磨塵氣蝶閥[ 2025-09-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

MD943S-1 DN800電動耐磨塵氣蝶閥主要用于含塵氣體、煤氣、煙氣等介質的流量調節和截流，適用于低壓差、大口徑、大流量場景。其核心參數如下：
核心參數
- ‌公稱壓力‌：0.1MPa
- ‌適用溫度‌：-20℃至420℃（不同材質可擴展至500℃）
- ‌泄漏率‌：≤0.5%
- ‌驅動方式‌：電動（380V/50Hz）或氣動/液動（需配套執行機構） ‌
結構與材料

采用碳鋼/不銹鋼材質閥體，耐磨鑄鋼/不銹鋼蝶板，密封圈與閥體材質一致，確保耐沖蝕性和密封性。 ‌

適用場景

適用于冶金、化工、電力、環保等行業的含塵氣體管路，尤其適合介質流速高、含塵量大、操作頻繁的場景。 ‌

維護與安裝

需水平安裝，日常維護以檢查密封性、潤滑系統為主，執行機構需定期清理灰塵和更換磨損部件。 ‌

電（氣、液）動裝置技術性能

公稱通徑	電動動裝置			氣動裝置				液動裝置
公稱通徑	型號	功率 KW	啟閉時間S	型號	耗氣量 cm3	管接頭	啟閉時間S	型號	耗油量cm3	管接頭	啟閉時間S
100-200	Q20-1	0.12	≤25	0215	150	G1/4	≤15	A600	250	H18×1.5	≤15
250-400	Q30-1	0.12	≤25	QZ25	500	G1/4	≤15	A1000	350	H18×1.5	≤15
450-600	Q40-1	0.25	≤25	QZ45	1D00	G3/8	≤15	A2000	750	H18×1.5	≤15
700-1000	Q60-1	0.25	≤25	QZB5	2800	G3/8	≤15	A2000	1000	M22×1.5	≤15
1100-1400	Z10十二級減速	0.37	≤40	02150	8000	G3/4	≤25	A3000	1500	M22×1.5	≤15
1600-2000	Z20十二級減速	0.55	≤40	QZ3D0	18000	G3/4	≤25	A4000	3000	M27×2	≤25
2100-3000	Z30十二級減速	0.75	≤50	QZ500	34000	G1	≤25	A6D00	4000	M33×2	≤25

MD9、7/6、3/43S-1 電（液、氣、手）動耐磨塵氣蝶閥主要外形及連接尺寸

DN	D	D1	n-d	b	L	H1	MD343S-1				MD643S-1				MD743S-1				MD943S-1
DN	D	D1	n-d	b	L	H1	H2	L1	L2	質量	H2	L1	L 2	質量	H2	L1	L 2	質量	H 2	L1	L2	質量
100	210	170	8-18	14	120	130	425	203.5	200	28	472	105	270	26	470	105	270	25	537	315	245	55
125	240	200	8-18	14	120	150	438	203.5	200	34	488	105	270	32	485	105	270	30	550	315	245	60
150	265	225	8-18	14	120	160	455	203.5	200	38	505	105	270	36	500	105	270	35	567	315	245	72
200	320	280	8-18	1	140	180	478	203.5	200	42	528	105	270	4	525	105	270	40	590	315	245	78
250	375	335	12-18	16	140	230	5008	203.5	200	46	550	180	596	55	550	180	550	52	630	315	245	83
300	440	395	12-22	16	170	262	52	203.5	200	54	578	180	596	63	580	180	550	60	658	315	245	93
350	490	445	12-22	16	170	287	550	203.5	200	64	600	180	596	73	600	180	550	70	680	315	245	95
400	540	495	16-22	16	190	293	570	203.5	200	81	6印	180	596	90	620	180	550	85	700	315	245	98
450	595	550	16-22	16	190	320	595	300	290	110	645	280	812	140	645	280	700	130	725	353	315	140
500	645	600	20-22	18	190	346	616	300	290	128	666	280	812	179	665	280	700	170	746	353	313	179
600	755	705	20-26	20	210	403	632	300	290	157	682	280	812	213	680	280	700	205	762	353	313	213
700	860	810	24-26	20	210	467	682	360	290	199	732	281	934	250	730	280	810	240	820	460	439	267
800	975	920	24-30	20	210	546	732	360	290	229	782	281	934	308	780	280	810	290	843	460	439	326
900	1075	1020	24-30	20	250	596	870	360	290	287	920	281	934	370	920	280	810	350	892	460	439	385
1000	1175	1120	28-30	20	250	646	920	360	290	430	970	281	934	512	970	280	810	480	940	460	439	528
1100	1275	1220	28-30	20	250	710	965	652	525	620	985	460	1630	670	985	410	1100	610	985	820	545	682
1200	1375	1320	32-30	20	250	765	1015	652	525	765	1040	460	1630	590	1040	410	1100	720	1045	820	545	827
1400	1575	1520	36-30	20	300	870	1278	652	525	1188	1278	460	1630	1210	1278	410	1100	1050	1485	820	545	1250
1600	1790	1730	40-30	24	300	986	1665	652	525	1393	1665	460	1630	1420	1665	410	1100	1250	1665	820	545	1455
1800	1990	1930	44-30	24	300	1120	1770	652	525	1800	1770	460	1630	1830	1770	410	1100	1610	1770	820	545	1865
2000	2190	2130	48-30	24	300	1250	1870	652	525	2130	1870	460	1630	2150	1870	410	1100	1840	1910	820	545	2190
2100	2300	2240	52-33	24	300	1312	1950	820	710	2600	1950	580	1890	2630	1950	500	1300	2350	1970	960	683	2795
2200	2405	2340	52-33	30	350	1375	2000	820	710	3200	2000	580	1890	3410	2000	500	1300	3100	2020	960	683	3690
2400	2605	2540	56-33	30	350	1480	2100	820	710	4200	2100	580	1890	4500	2100	500	1300	4200	2160	960	683	4720
2600	2805	2740	60-33	30	350	1600	2200	820	710	5100	2200	580	1890	5310	2200	500	1300	4800	2260	960	683	5530
2800	3030	2960	64-36	30	400	1710	2300	940	830	5580	2300	720	1980	5800	2300	600	1500	5200	2380	960	683	6035
3000	3230	3160	68-36	30	400	1830	2400	940	830	5900	2400	720	1980	6020	2400	600	1500	5600	2485	960	683	6280

注：1、本閥法蘭連接尺寸符合GB9119.1-88標準規定。
2、有關執行機構原理、接線圖、技術參數見“附錄”。
3、本閥可按用戶要求設計制造。
4、需附件請在合同中注明（如控制箱、電磁閥、空氣濾減壓閥、回信器等）。
5、訂貨時請注明：產品名稱、規格、型號、公稱壓力、適用溫度、適用介質。
