上海湖泉閥電動閥門三相五線制電機如何接線若是星形接法的話，接線端子上除三相火線外du應該還有零線接線位zhi置，地線自然是要接外殼的；若是三角形接法就簡單些，將零線甩開其它線就位就可以。三相五線制指的三根電源線一根中線一根接地保護線。電機如果接成星形必須接中線。保護接地那種接法都要接星型線。
一，三相五線制中bai，三條火線。一條地線，一du條零線。
二，常用的電機分兩種，單項電機與三dao相電機。
三，若是接單項電機，則取一條火線與一條零線，接入電機即可。
四，若是三相電機，則取三條火線分別接入電機的：w1

六線電動閥所配精小型電動執行器分為開關式和調節式，并由驅zhi動開關控制和信號反饋控制組成。開關式六線制電動閥的六個接線端子功能為：1、2、3為驅動控制，4、5、6為信號反饋控制；
1、2接通時，閥門打開，同時保持4、5形成回路，反饋電動閥開到位信號；
1、3接通時，閥門關閉，同時保持4、6形成回路，反饋電動閥關到位信號。調節式六線制電動閥的六個接線端子功能為：
1、2為電動驅動控制，可接AC220V或DC24V電源電壓（如需380V電壓則另外說明）。
3、4為輸入信號控制，可接收4-20mA電流信號或0-10V電壓信號。
5、6為輸出信號反饋控制，可相應的反饋4-20mA電流信號或0-10V電壓信號，便于遠程操作控制。
電動閥們的驅動一般是用電機，比較耐電壓沖擊。電磁閥們是快開和快關的，一般用在小流量和小壓力，要求開關頻率大的地方電動閥反之。電動閥呢門的開度可以控制，狀態有開、關、半開半關，可以控制管道中介質的流量而電磁閥達不到這個要求。

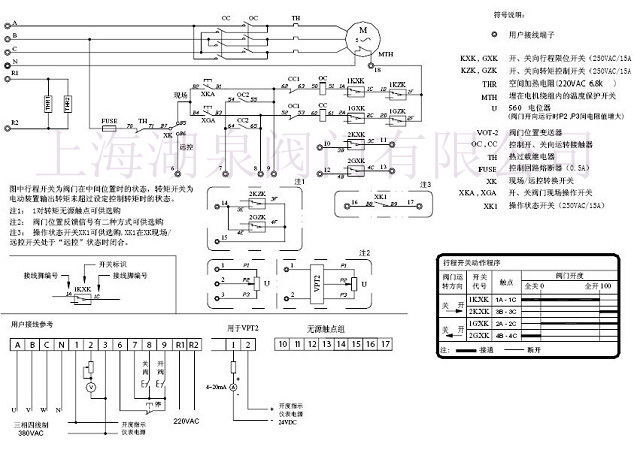

220V電動閥接線圖
從發電廠輸送到市里的電力經過變壓器后就是三相四線電.你可以發現電桿上并排掛著四根電線,其中有一根是零線,術語叫中性線(N),其余三根線叫火線.兩根火線間電壓是380V,一根零線(N)與任意一根火線間電壓是220V.如果你生活在城市的大樓,你還可以看到三根火線和一根零線被合理的分配到各個單元.如果你住的那單元空調等電器設備特別的多,電力負荷過大,用電壓表測量電壓明顯比其它用電量小的單元樓電壓要低些.嚴重的造成電器不能正常啟動和運轉.

電動閥線路連接時注意事項
線路安全
我們在處理這兩種電動閥接線圖的時候，一定要好好的去分析兩種接線圖之間的區別，稍有不慎就有可能導致事故的發生。在處理380V的電動閥時，更加要注意，因?yàn)楣β瘦^大，一旦出現觸電情況當場斃命。
380V轉220V電動閥
在380V的電動閥轉220V的電動閥過程中，一定要專業的操作人員去操作，禁止私自轉換。一旦出現故障，一方面導致整個電路短路故障;另一方面，可能會導致機器等燒壞而產生的巨大經濟損失，甚至出現更嚴重的事故。
