明桿手動閘閥改電動閘閥怎么改，技改方案

[ 2025-08-05 ]

明桿手動閘閥改電動閘閥怎么改，技改方案。為滿足工業自動化需求，提高生產效率及操作便捷性，將傳統明桿手動閘閥改造為電動閘閥是一種常見技術升級措施。以下提供具體技改方案，以供參考。

第一步，確認改造需求與現場環境。在改造之前，應對手動閘閥的現狀進行全面評估，包括管道工作壓力、介質特性及環境條件（如溫度、防爆要求等）。同時，根據工藝需求選擇適合的電動執行機構，例如開關型或調節型電裝。

第二步，選型并采購設備。根據確認的閥門參數和工藝要求，選擇具有匹配扭矩和行程的電動執行器。需要注意閥門的接口尺寸，確保電裝能夠與現有閘閥進行可靠連接。此外，電動裝置需符合所在工業場合的防護等級（如IP67或更高），并滿足供電及控制信號要求。

第三步，機械改造及匹配安裝。在現場斷開手動閘閥的閥桿手輪部分，利用專用轉換法蘭或聯軸器將電動執行器與閥桿有效固定連接。安裝過程中需確保同軸度和緊密性，避免因偏差導致執行器運行異常。

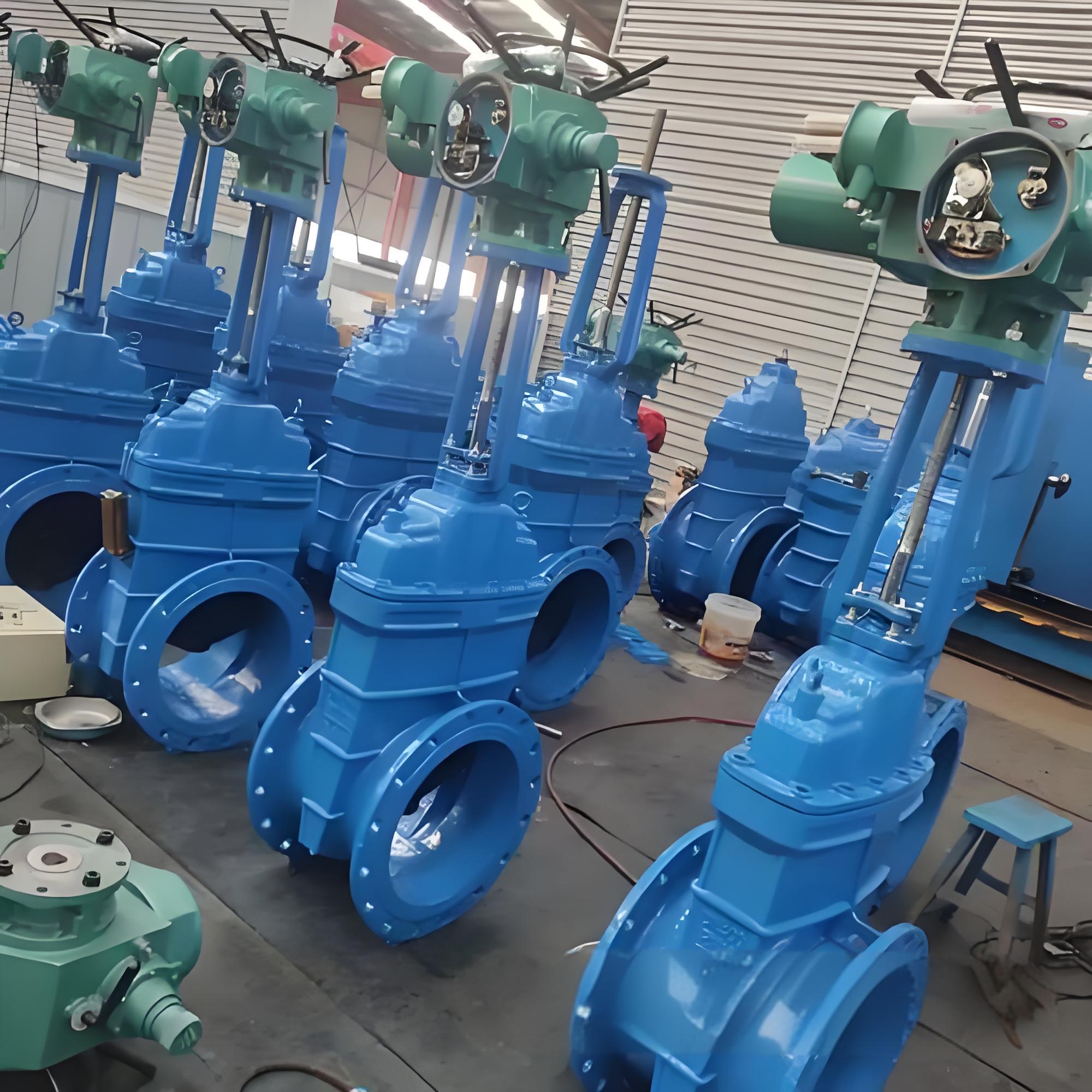

電動閥

第四步，電氣接線與控制調試。根據執行器的電氣接線圖，將其供電線路、安全接地以及控制信號線路正確連接到控制系統。調試階段應逐步進行啟閉測試，確保閥門動作靈活、無卡滯現象，并對開關限位進行精確調整。

第五步，備份技術檔案及培訓。完成改造后，應形成完整的技術文檔，包括設備型號、接線圖和操作規程。同時，對相關操作人員進行培訓，確保其能夠正確操作及日常維護。

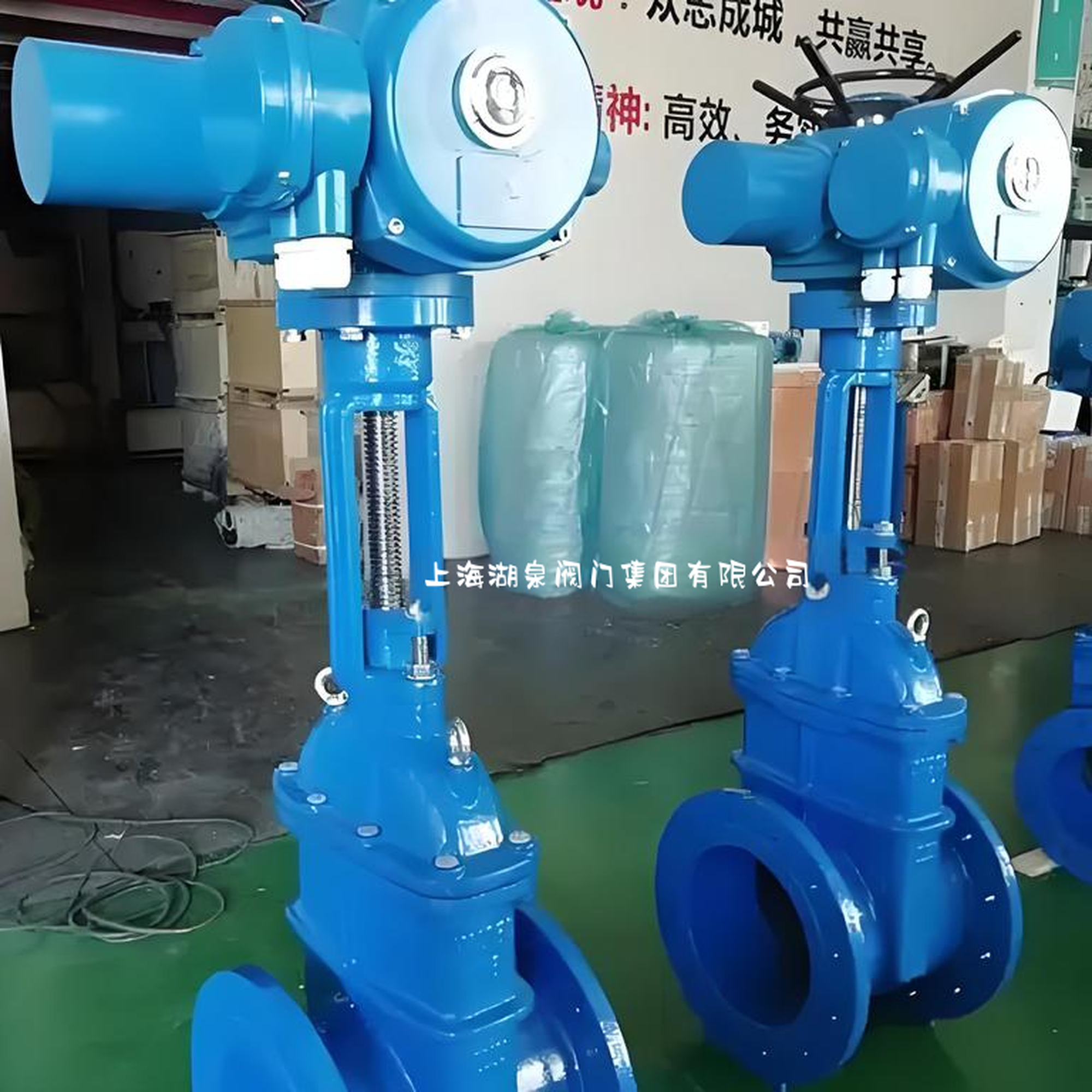

電動閘閥
